對于剛接觸UG11.0這款軟件的新手朋友來說，可能還不會使用UG11.0制圖，下面小編就為大家講解一下UG11.0制圖的方法，還不會的朋友可以來學習一下哦，相信可以幫助到大家。
1.首先，打開UG11.0，新建一個文件，任意一個文件名稱都可以，單位為毫米。
2.進入到建模模塊，選擇【文件】 【實用工具】 【用戶默認設置】。
3.在【基本環境】【柵格(圖紙)】設置，圖紙頁上顯示柵格和捕捉柵格點禁選。

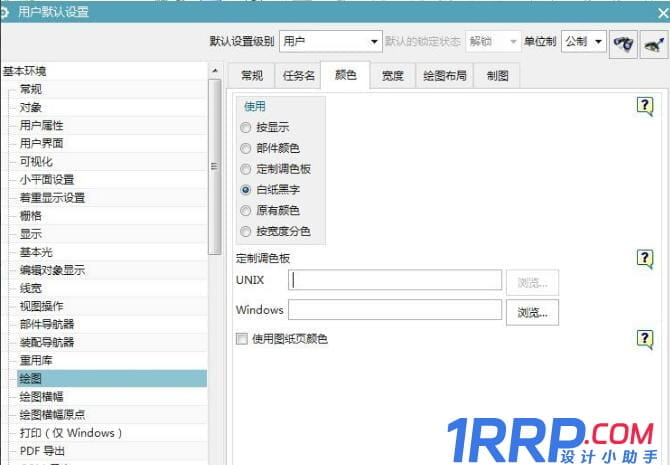

4.在【基本環境】→【繪圖】→【顏色】設置為白紙黑字。【寬度】設置見下圖2,使用【定制的3個寬度】，定制的3個寬度根據實際所需進行設置。
5.在【制圖】→【定制標準】→【圖紙】設置正交投影角為第一象限。A4 圖紙一般采用縱向，在圖紙面大小這里應改成A4=297×210mm，其它不變。
6.在【制圖】→【一般】→【視圖】設置勾選【顯示邊界】。
7.在【制圖】→【尺寸】→【文本】設置，尺寸小數等根據實際需求設置。
8.在【制圖】→【尺寸】→【倒斜角】設置，間隙因子設置為0.0，部分使用者喜歡用 5×45°的標注方法，文本形式選擇為第三項5×45，符號選擇5×5。
9.在【制圖】→【尺寸】→【窄尺寸】設置。
10.在【制圖】→【公共】→【直線箭頭】設置。
11.在【制圖】→【注釋】→【
文字】設置(如圖9)，對稱公差字體大小按3.175,上下限公差字體大小按2.0(制作
工程圖時單獨設置)。
12.在【制圖】→【尺寸】→【單位】設置，【抑制尾零】前要勾上，部分圖紙要求為帶小數點的度數，在名義角度格式里設置成45.5°。在【制圖】→【注釋】→【半徑】設置，A 為0.0。
13.在【制圖】→【坐標】設置。
14.在【制圖】→【公共】→【直線和箭頭】設置。
15.在【制圖】→【視圖】→【剖面線】設置。
16.在【制圖】→【視圖】→【剖切線】設置。
17.在【制圖】→【視圖標簽】設置。
18.在【制圖】→【視圖標簽】→【詳細】設置。
19.在【制圖】→【注釋】→【區域填充】設置。
20.在【制圖】→【注釋編輯器】→【幾何公差符號】設置。
21.在【制圖】→【實用符號】→【標準】設置。
22.在【制圖】→【表面粗糙度符號】→【一般】設置，文本大小也可以設置成2.5。
23.到此，UG工程圖的設置基本完成，點擊【用戶默認設置】對話框右下角的【確定】，可以保存剛才的設置。重新啟動UG，就可以將其直接應用到工作中。
以上就是小編分享的UG11.0制圖的方法，有需要的朋友可以來看看這篇文章哦。
