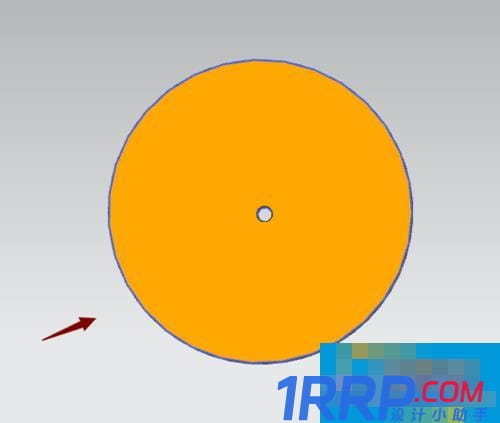

1、在這里我們以圓盤和直銷的裝配為例子進行詳細講解。裝配操作之前，需要對裝配的各個零部件進行建模繪制，建模繪制圓盤和直銷。
2、運行UG，在運行之后的界面點擊新建，在模型對話框里點擊裝配，然后可以點擊確定進行裝配模塊
3、點擊確定之后，彈出添加組件對話框，通過打開右側的文件夾，可以打開相應的建模圖形，放置下面的定位
命令，第一個添加的模型最好通過右側下拉三角選擇絕對原點進行放置，重復放置即下次還要添加相同的模型，可以進行設置。
4、點擊打開右側的文件夾，彈出需要添加模型的部件名對話框
5、點擊圓盤，呈現圓盤建模的預覽形式，已加載對話框里出現了圓盤的英文名字。同時將對話框的預覽對號取消，也可以不出現圖形預覽，然后點擊確定即可將圓盤模型放置在裝配模塊里了。
6、然后添加直銷，首先在菜單行找到裝配命令，點擊裝配命令，找到組件命令，然后找到添加組件
7、點擊添加組件，彈出添加組件對話框，同上進行添加直銷，不同的是，這里的放置定位需要選擇約束。為什么沒有選擇絕對圓點那?因為我們需要對圓盤和直銷進行組裝，只要將第一個零部件進行固定位置即可。
8、點擊確定之后，彈出裝配約束對話框，這里圓盤和直銷的約束，我們第一時間想到的肯定是同心，點擊圓柱的圓形及圓盤孔的圓形完成同心約束。若進行其他約束，通過類型右側的下拉三角進行約束選擇
