UG10.0怎么使用通用后處理器編輯？UG10.0中經常制作零件，但是UG10.0是英制的不符合我們國家家的公制單位，該怎么后期處理一下？下面我們就來看看詳細的教程，需要的朋友可以參考下
因?yàn)閁G NX軟件自帶的后處理器都是英制的，對于我們國家標準使用的公制單位不適合。而且針對數控系統的不一樣，通常要使用不同的后處理。這里介紹一下怎樣進行后處理的編輯。

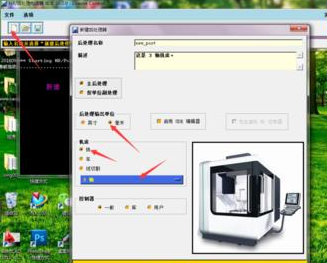

1、我這里是以UG NX10.0為例，其它的版本也差不多，從6.0開始后處理器就可以支持中文顯示。首先選擇程序/SIMENS NX10.0/加工/后處理構造器，打開后處理構造器，點擊新建，進入新后處理文件的創建。如果構造器顯示不是為中文，可點擊選項/語言/中文切換過來。
2、指定后處理文件名稱，選擇輸出單位和機床及機床軸數。完成后進入?yún)?shù)編輯，首先設置機床參數，如機床最大行程，移刀進給率的限制等。
3、接著點擊程序和刀軌，設置程序起始序列，這里進行模態指令的設置及坐標系的選擇，其它根據自己的需要設置。具體如圖所示。
4、然后進行換刀設置，分為自動換刀和手動換刀，如圖所示，沒有刀庫的不需要設置自動換刀。接著對于刀軌運動進行編輯，如圖所示。
5、有需要的可以對現成循環進行設置。完成后根據自己的需要對程序的結尾進行編輯。具體操作如圖。
注意事項：
注意在刀軌運動時添加刀具補償。
