C4D，也就是CINEMA 4D！它由德國Maxon Computer公司開發，以其高計算速度和強大的渲染插件而聞名。其中許多模塊的功能代表了同類軟件的科技進步成果，在其所描繪的各類電影中表現突出。隨著其技術的日益成熟，越來越多的電影公司重視它，可以預見，它的未來一定會更加光明。Cinema 4D被廣泛應用于廣告、電影、工業設計等方面的出色表現！而今天我們就來為大家分享到的是C4D制作機械風格立體字教程，學習C4D的小伙伴不要錯過！
一、建模
1、 如果我們想要?jiǎng)?chuàng)建一個滿意的字體效果，我們需要在Ai中創建單詞“3”的路徑，并在尋徑器中對間隙部分使用布爾運算;
2、 一旦路徑準備好了，將其存儲為Illustrator8，它與C4D兼容。
3、打開C4D，在右上角的“文件”中選擇“合并對象”，導入已保存的Ai文件。
導入變焦尺寸，可根據個人需要來決定;

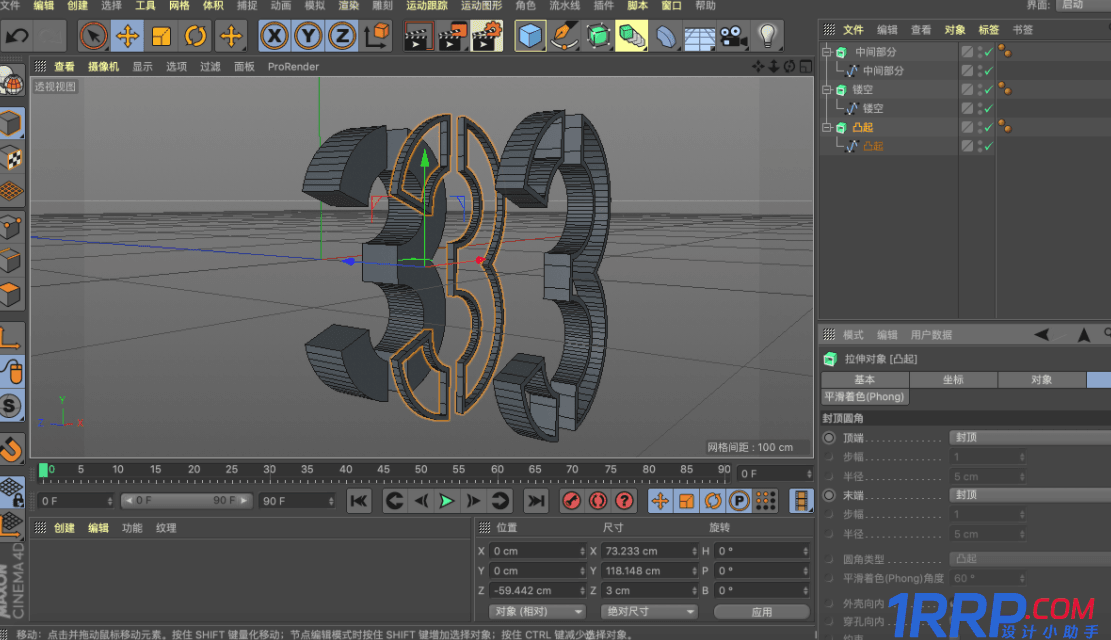

4、 我們看到Ai中的內容在C4D中顯示為一條樣條。我們點擊中間層，將下面的位置坐標改為0，這樣內容就在坐標的原點。
選擇文本組及其子層，右鍵單擊-連接對象+刪除;

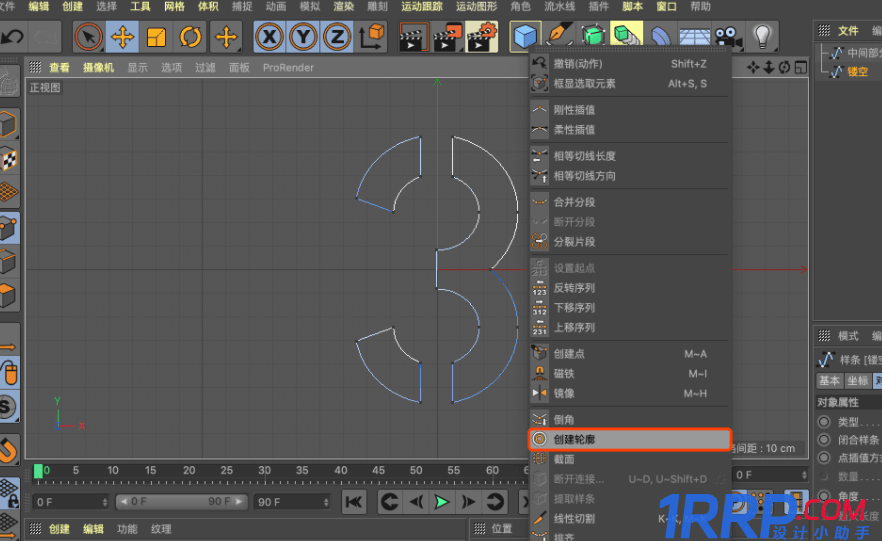

5、將樣條命名為“中間部分”，復制文本樣條命名為“鏤空”，切換點模式，右鍵點擊-創建輪廓線，將輪廓線創建到里面;
再次復制“中間”樣條，并用同樣的方法創建外部輪廓。命名為“凸起”。
6、 在這些花鍵上添加擠壓發生器，分別調整擠壓參數(擠壓厚度)，然后調整相應位置;
分別復制“鏤空”和“凸起”，并調整位置;
7、 在花鍵工具組中創建一個“齒輪”，并根據需要修改鑲嵌類型和其他參數;
在齒輪花鍵上增加擠壓發生器，以同樣的方式制作多個齒輪，并調整齒輪的擠壓厚度和位置;

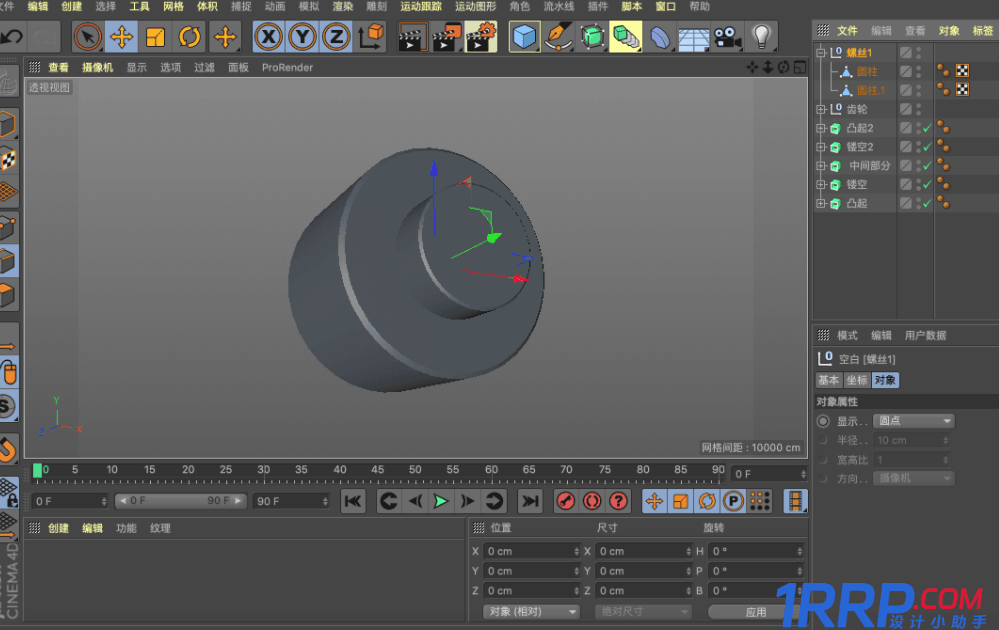

8、螺桿帶油缸生產，新油缸，C關，點模式右點擊——優化，再切換線模式，選擇邊線右點擊——倒角;
9、 創建一個新的矩形樣條，調整大小，檢查圓角，去掉C，移除關閉的樣條，調整點的位置(也可以使用畫筆工具直接繪制樣條);
創建一個新的環作為section，調整環的大小，添加掃描生成器;
用同樣的方法，使彎曲部分在前面;

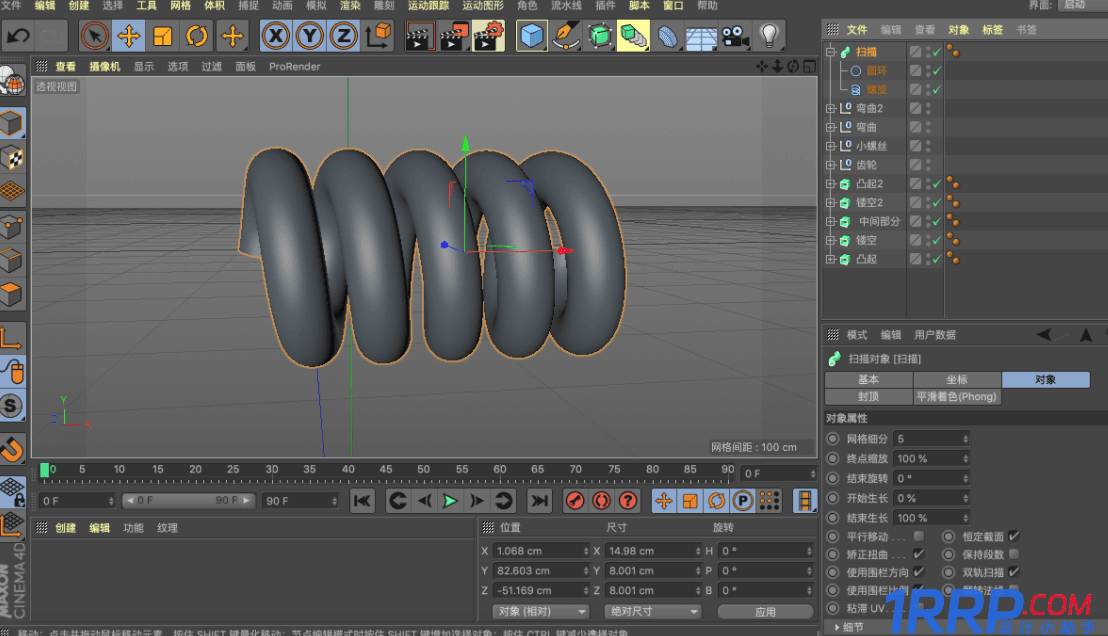

10、 創建一個螺旋樣條，調整螺旋的屬性參數，創建一個環作為截面，并添加掃描生成器。創建一個新列作為中間極點，將整個組命名為“鏈接”;
11、 切換前視圖和繪制樣條與畫筆工具;
創建一個新的螺旋與圓形部分，并添加掃描。創建要掃描的樣條約束整形器和樣條約束組。點擊花鍵約束成形器，將剛剛繪制的花鍵指定為“花鍵”，按“軸向”螺釘方向，模式改為“保持長度”，使其不會變形;
(注意，添加樣條約束后，對象移動需要通過選擇樣條來調整。)
12、 按照步驟8的方法制作發光螺旋的頂部和底部。
13、 創建一個新的柱子和平面作為地面，并再次創建平面旋轉角度作為墻;
創建一個新的立方體，添加克隆，選擇“Grid Arrangement”，根據需要調整數量和大小，然后用同樣的方法制作另一面墻;
14、 接下來，我們需要制作鏈條。首先，創建一個新的矩形樣條，調整圓角和寬度和高度。然后添加克隆掃描，保持模式“直線”，調整位置，將P旋轉90度;
(如果旋轉P改為90度后出現錯誤，是因?yàn)樾聞?chuàng)建的矩形不在坐標原點處)
將整份做好掃描，上機械字;
使用畫筆工具繪制一條樣條作為路徑，在克隆鏈上添加一個樣條約束變壓器，根據需要調整克隆的數量，并選擇樣條約束的模式保持長度;
機械字右側的鏈條用同樣方法制作，固定在地面上的鏈條部分用立柱制作
