cad怎么繪制等分墻體?

近日有很多朋友表示還不太清楚天正建筑cad是怎么繪制等分墻體的?下面CAD自學網小編就為大家講解一下天正建筑cad繪制等分墻體的方法，希望可以幫助到大家哦。

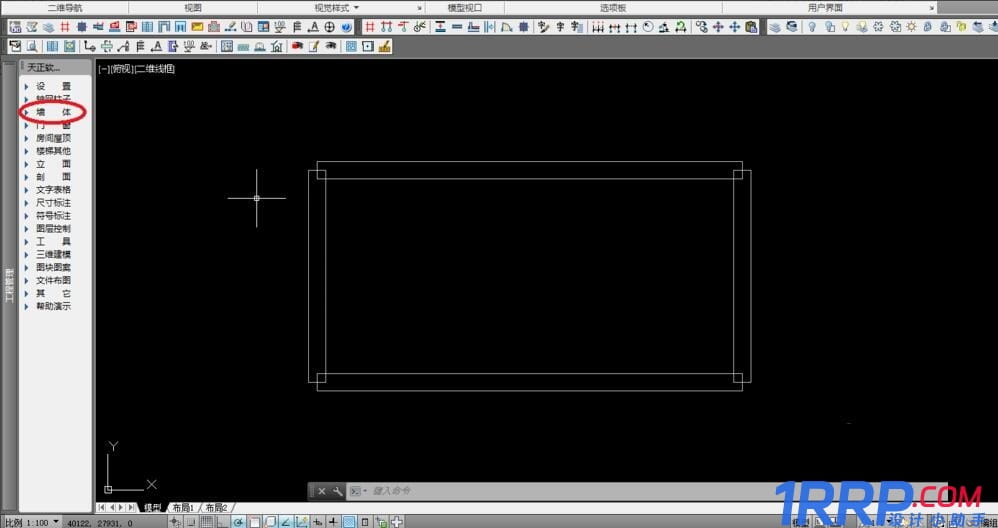

首先，打開天正建筑，并繪制四段相互連接的墻體，如下圖所示

　　點擊“墻體”，然后點擊二次目錄“等分加墻”，如下圖所示

　　根據命令行提示“選擇等分所參照的墻段”;選擇墻段，如下圖所示

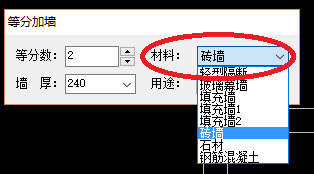

　　選擇墻段后，自動打開“等分加墻”編輯頁面，依次選擇自己需要的“等分數”、“墻厚”、“材料”、“用途”，如下圖所示

　　根據命令行提示“選擇作為另一邊界的墻段”;選擇墻段，如下圖所示

　　繪制完成后，如下圖所示

　　以上就是小編講解的天正建筑cad繪制等分墻體的方法，還不太清楚的朋友趕快來學習一下哦。
