近日，Autodesk官網更新了不少2022版本的產品內容。作為Autodesk旗下面向產品設計和工程的專業級三維 CAD 軟件inventor也包含其中，本次更新有不少值得關注的新功能，我們幫大家進行了整理，一起來看看吧。
與revit互操作性
今年inventor在互操作性層面有了重大更新，打通了與revit數據流的壁壘并使其融入工作流，其實2021版本就已經可以與revit進行鏈接實時更新，而2022版本更加徹底實現了互通。
可以看出inventor與revit之間的數據流已經很完善了，相信其與revit軟件結合可以撞出新的火花。
模型狀態
此版本中添加了一個功能強大的新工作流，稱為“模型狀態”。模型狀態表示在 inventor 中實現一些呼聲高的功能，你可以在單個文檔中創建零件或部件的多種表達。這一新工作流為設計的工程策劃、管理和制造提供了一種便捷的方法。由于變化存在于一個文件中，因此無需擔心斷開文件之間的關聯。
使用模型狀態來表示：制造階段、簡化級別、產品族、可調零件。每個模型狀態都可以包含不同的尺寸、特征、零部件/BOM 表、iProperty參數，可以看出模型狀態功能能夠滿足我們不同業務場景需求，顯示不同狀態的模型。

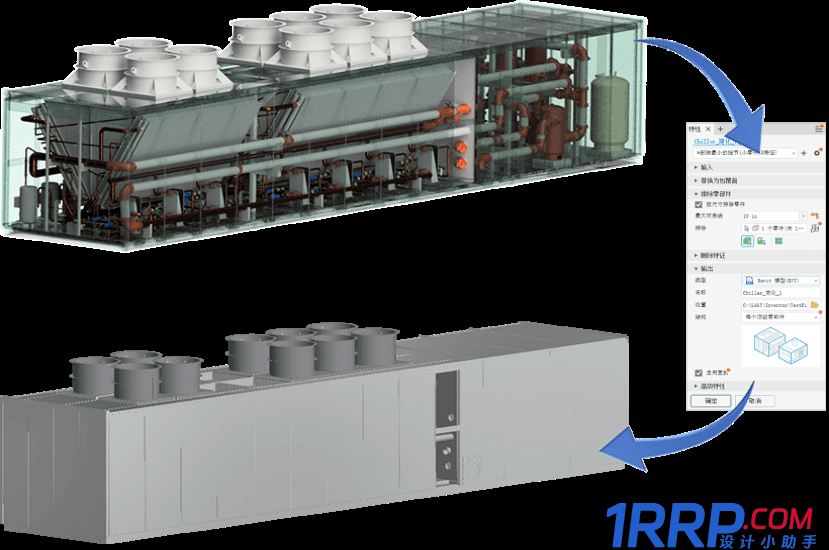

新“簡化”命令
新“簡化”命令取代了“包覆面提取”和“包覆面提取替換”命令。借助“簡化”命令，可以從復雜部件中刪除零部件和特征，使協作和下游使用更容易。
新“簡化”命令功能的好處包括:
1）使用特性面板簡化工作流，并消除了對話框選項卡式頁面之間的切換；
2）提供了四個內置預設，你可以創建自己的預設。預設在特性面板中進一步向字段賦值。你可以替代任何值，這功能類似于之前的模型狀態；
3）將部件另存為新零件、替換模型狀態或 Revit 模型 (RVT)；
4）“簡化”命令已集成到“RVT 導出”命令中，這樣就無需單獨執行任務；
工具選項板
利用工具選項板會顯示對正在使用的命令有用的選項。默認情況下，工具選項板會固定到特性面板。你可以將其從特性面板中拖出來，拖至畫布中的一個方便位置。若要將其固定在特性面板上，請將其拖動到特性面板旁邊。
警告通知
警告通知顯示為紅色菱形內帶有一個感嘆號。這些通知會提醒你注意阻塞條件，如沖突的輸入、錯誤條件或妨礙成功創建特征的問題。如果問題在選擇集中并且集顯示處于收攏狀態，則會將通知添加到集節點。
文本格式增強功能
某些“文本格式”對話框控件進行了合并，從而改進了工作流，并且有助于減少界面混亂，未改變?nèi)魏涡袨椤Ｏ鄬?duì)于舊版大家可以對照下新版看看頁面是不是變簡潔。
約束增強功能
約束增強新功能可快速識別欠約束的零部件。約束狀態在部件瀏覽器中顯示為三種狀態之一：黑心圓表示完全約束、空心圓表示欠約束、虛線表示未知。
使用新的“顯示首選項”菜單選項可以隱藏顯示所有約束狀態，約束狀態是非常重要的一個環節，后續的參數、運動仿真都是基于約束狀態來進行控制。
更新替換
以往版本需要打開替換零件，并使用關聯菜單命令“檢查更新”來使替換零件與源部件同步。在此版本中，替換零件不再顯示唯一的瀏覽器圖標。當替換零件過期時，會在源部件中顯示熟悉的更新圖標。你可以直接選擇更新替換零件（如果需要），也可以打開零件并斷開與源部件的關聯以阻止更新，減少繁瑣操作。

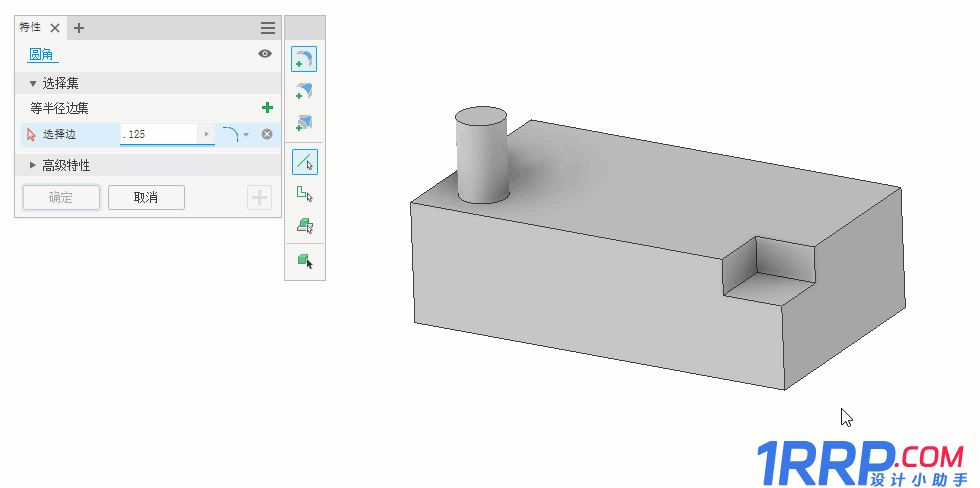

圓角特征
面圓角
在單個實體的兩個非相鄰面之間添加圓角特征。如果存在連續特征，則這些特征將被封口并填充以創建圓角。
全圓角
添加與選定面或面集相切的圓角特征。
圓角
編輯舊零部件時，在編輯圓角特征之前，圓角特征不會發生變化。因此，在編輯圓角之前，圓角瀏覽器節點會像過去一樣顯示。單擊“確定”將更新瀏覽器節點。
特征尺寸
特征尺寸已更新為顯示帶有延長的指引線，讓你能夠清晰地查看特征以及它在創建期間和創建之后對模型的影響。在 inventor 中打開零件時，舊尺寸會更新。
此次共計更新了18個內容，本期主要講述了比較大的功能，還有部分細小更新就不再一一展開，列舉在下方供大家參考。
?·?實例特性
可實現為各個零部件實例指定特性，指定的特性存儲在父部件中。
?·?三維布管增強功能
現在，將一個或多個管路保存為 ISOGEN .pcf 文件時，會導出角度屬性。
?·?曲面模式
“拉伸”特性面板進行了更新，使“曲面模式”選項更加明顯。默認的拉伸類型是實體。打開“曲面模式”可拉伸曲面，關閉“曲面模式”可拉伸實體。“曲面模式”設置作為預設的一部分進行保存。
?·?著色工程視圖增強功能
著色工程視圖已更新為使用模型中的光源樣式。
?·?工程視圖選項
為設計視圖添加了用于提取照相機視圖和三維標注的選項。
?·?尺寸增強功能
尺寸相交時，會打斷帶有延伸線的中心線和中心標記。此功能使得讀取尺寸值更容易。
?·?inventor 到 Fusion 360
在此版本中添加了一個新工作流，可讓您輕松地與Fusion Team和Fusion 360共享inventor 零件文件。
?·?導出為 QIF
在此版本中添加了QIF 3.0支持。借助QIF導出選項，您可以導出包含PMI數據的質量信息框架文件.
?·?導出為 JT
在此版本中，向任務調度器添加了JT導出支持。借助JT導出選項，您可以導出包含PMI數據的中性三維CAD文件。
?·?特性面板導航
特性面板導航經過了優化以增強體驗。
?·?性能增強
1）啟動 - 啟動 inventor 時的性能
2）在位編輯 - 在部件中執行在位編輯或上下文中的編輯時體驗到的改進
3）圖形顯示區域
更改視圖方向、平移和縮放時性能有所改進
邊輪廓使用GPU進行渲染，從而改進了將視覺樣式與邊輪廓使用時的性能
改進了線框視覺樣式渲染
改進了零件、部件和草圖環境的在位編輯交互式圖形性能
改進了對透明輪廓和邊的處理
4）“文件”- “打開/關閉”- 改進了打開和關閉文件時的性能
5）拖動零部件 - 改進了拖動零部件時的性能
6）驅動約束 - 改進了使用“驅動約束”時的圖形顯示一致性和性能
7）部件零部件陣列 - 性能已改進
8）特征開始 - 改進了涉及復雜拓?fù)洌ㄈ鐗河。┑奶卣鞒跏蓟憫?yīng)
9）折彎特征 - 改進了編輯響應
10）轉換 - 改進了Rhino文件導入
?·?iLogic 增強功能
1）iLogic 對模型狀態的支持
在模型狀態文檔的零部件引用中，現有的 ThisDoc.Document 特性會返回成員文檔。
2）iLogic 對實例特性的支持
使用新的實例特性代碼段讀取和創建實例特性。
3）iLogic 對用戶參數更改事件的支持
“事件觸發器”對話框中有一個名為“任何用戶參數更改”的新事件。當您更改用戶參數的值時，會觸發此事件。
4）iLogic 展開增強功能
您現在可以在“iLogic 配置”對話框中創建包含自定義設置的展開。
以上就是inventor2022版本的更新功能介紹，大家新版本已經可以從Autodesk官網下載。
文章來源：壘知科技集團
