一、如下組件，共有四個零件，底殼、上蓋、支架1、支架2

二、設置布局

右鍵點擊布局1--點擊頁面設置管理器--點擊修改

按下圖步驟依次設置：1、設置打印機（也可選取PDF打印機）；2、選取紙張大小；3、選取打印范圍（一般用窗口模式）；4、打印比例（選取布滿圖紙）；5、打印偏移設置（居中打印）；6、圖紙方向（按圖框方向設置）；7、確定

四張圖紙全部采用上述方案設置保存

三、圖集制作

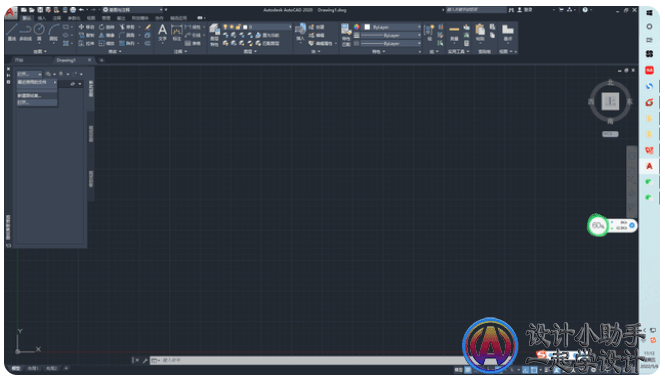

1、新建CAD--ctri+4--新建圖紙集（選現有圖形）--下一頁---圖紙集名稱（殼體）--下一頁--下一頁--完成

2、右鍵點擊殼體--新建子集--確定（改項為組件下面還有零件繼續創建，如沒有則不需要?jiǎng)?chuàng)建，本組件本不需要?jiǎng)?chuàng)建，創建是方便演示）

3、右鍵點擊子集--點擊將部件作為圖紙輸出--瀏覽圖形--將四個零件全部選中--點擊打開--點擊輸入選中內容

四：發布

右鍵點擊新子集--點擊發布--選取自己想要的格式--然后保存到自己創建的文件名下面（保存時間大概一分鐘，文件大小決定保存時間）

該組件保存為PDF效果如下
