solidworks曲面如何轉化成實體

今天給大家介紹如何把solidworks曲面轉化成實體，大家感興趣就一起來看看吧！

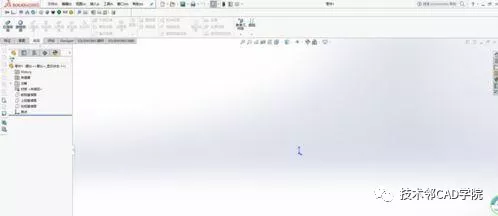

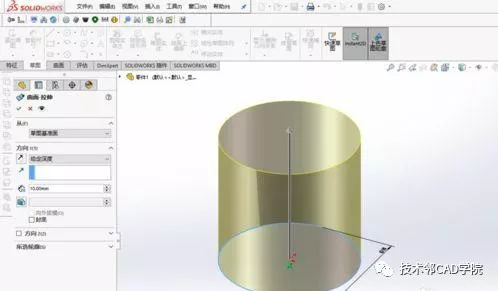

1.打開solidworks，在工具欄選擇曲面欄，如果工具欄沒有曲面這一項，則在工具欄處右鍵，把曲面給勾選了就有了。在曲面工具欄界面，選擇拉伸曲面工具，選擇上視基準面繪制拉伸草圖，這里繪制一個圓。

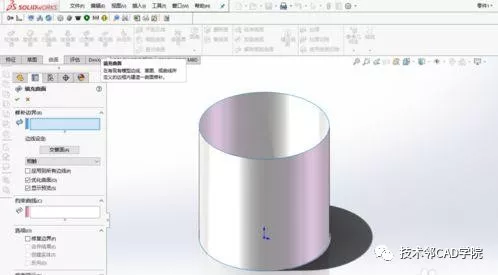

2.繪制圓后點擊確定，拉伸曲面，確定后可以看到一個沒有壁厚的曲面，注意到曲面上的兩條邊線是藍色的，藍色線表示曲面，黑色線才表示實體。

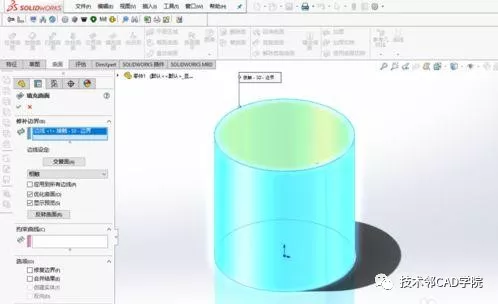

3.接著，需要把圓曲面的上下兩個開口封閉，選擇曲面工具欄里的填充曲面命令，選擇要填充的封閉曲線，確定后生成封閉的面，注意到三個面交接的邊線仍然是藍色的，表示該封閉模型是曲面圖形。

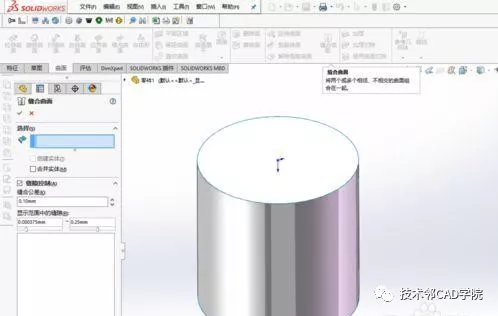

4.接下來，選擇曲面工具欄里的縫合曲面命令，將繪制的三個面全部選中，再勾選縫合命令里的創建實體命令，確定后即將曲面轉化成實體，注意到此時模型的邊線變成了黑色，表示實體。丟塔游戲網www.diuta.com

5.我們可以使用剖面命令，將當前模型剖開，可以看到模型的內部已轉化為實體了，可以使用實體的特征命令進行下一步編輯。
