solidworks2019圖紙尺寸標注的操作方法

  • A+
所屬分類：solidworks

今天我們來學習一下solidworks2019圖紙尺寸標注的操作方法吧，有不會的小伙伴，可以一起來學習一下吧。

solidworks2019圖紙尺寸標注的操作方法

打開solidworks2019.新建一個空白工程圖文件

solidworks2019圖紙尺寸標注的操作方法

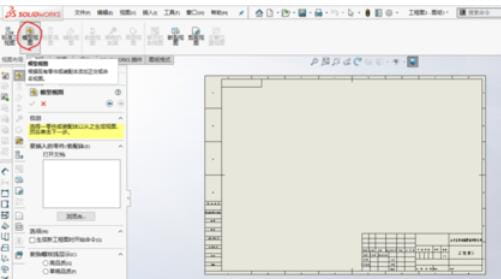

點擊【模型視圖】，加載一個模型，

solidworks2019圖紙尺寸標注的操作方法solidworks2019圖紙尺寸標注的操作方法

點擊【注解】-【智能尺寸】。點擊外形輪廓標注尺寸。

solidworks2019圖紙尺寸標注的操作方法solidworks2019圖紙尺寸標注的操作方法

點擊圓，自動標注直徑。

solidworks2019圖紙尺寸標注的操作方法

點擊兩個圓，自動標注兩個圓的中心距。

solidworks2019圖紙尺寸標注的操作方法

點擊尺寸選項里面的公差精度-雙邊。添加尺寸公差。

solidworks2019圖紙尺寸標注的操作方法

點擊【引線】-自定義文字位置。修改尺寸文字的顯示位置。

solidworks2019圖紙尺寸標注的操作方法

solidworks2019圖紙尺寸標注的操作方法

以上就是solidworks2019圖紙尺寸標注的操作方法，希望學習后對你有所幫助。
