UG10.0怎么繪制香煙模型？男士香煙該怎么建模，主要是介紹在UG NX軟件中使用拉伸、管道、移動對象等命令來生成香煙、煙嘴、煙絲等的過程，通過編輯顯示顏色來渲染成型。從而進一步掌握軟件使用的技巧。

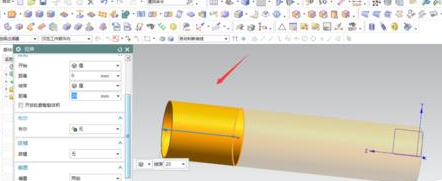

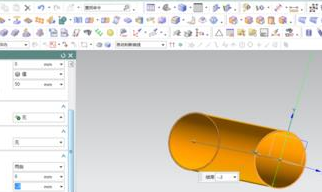

1、通過拉伸命令創建薄片煙身，借用煙身的邊線拉伸煙嘴殼，接著拉伸過濾嘴部分。通過編輯顏色對各部位進行顏色區分。具體形狀操作如圖

2、選擇曲線中的藝術曲線，設置為開放區域，繪制煙絲曲線，如圖所示。

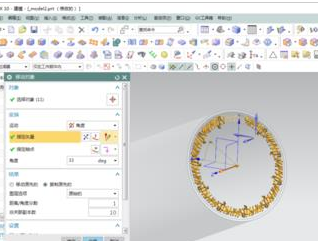

3、選擇管道命令，對繪制的煙絲曲線分別生成實體管道，選擇圓形陣列或移動對象命令，對生成的煙絲實體進行圓周分部。

4、選擇線性陣列或移動對象命令，對煙絲進行均勻分布，最后布滿整個煙身，如圖。

5、進入藝術外觀顯示。

注意事項：

注意在陣列煙絲時，因?yàn)閿?shù)量太多，電腦占用內存很大，可以反映很慢。
