UG怎么引用圖紙模板? ug使用制作好的圖紙模板技巧

UG怎么引用圖紙模板？之前做好的圖紙模板，想要直接導入引用，下面我們就來看看ug使用制作好的圖紙模板技巧

首先打開UG，新建一個圖紙文件，在里面設置好模板的各項參數，然后保存好文件；

接著點擊制圖工具選項卡下的標記為模板命令；

打開的窗口里，選擇標記為模板并更新PAX文件，并在下方設置好演示名稱、描述；若為非主模型圖紙，模板類型設置為引用現有部件，并設置pax文件的路徑，設置完成后點擊確定；

然后點擊界面左邊的菜單→首選項→資源條；

彈出的窗口點擊打開資源板圖標；

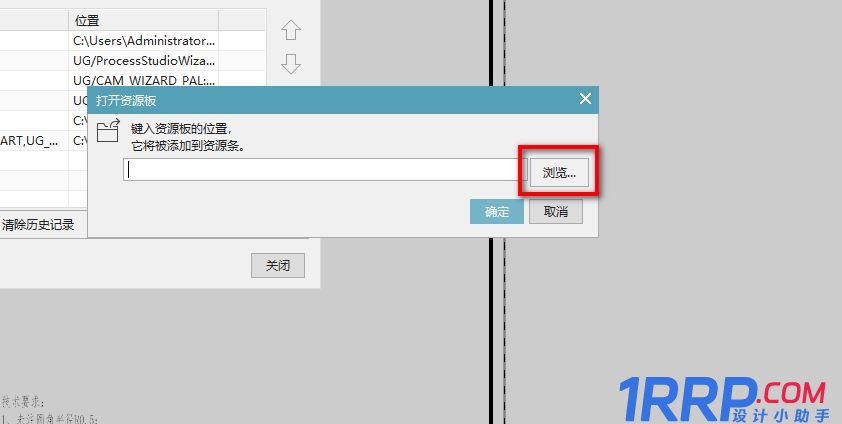

接著點擊瀏覽，選擇剛設置pax文件的路徑；

然后軟件左側就會出現剛設置的資源條，里面就有剛設置的圖紙模板，如果沒有顯示，請看下一步；

如果該資源板里不顯示文件，可以在資源板上單擊鼠標右鍵，彈出的菜單選擇新建條目，然后根據需要選擇非主模型圖紙模板，或圖紙頁模板，彈出的窗口選擇剛保存的文件ug模板文件即可；

完成后，新建一個ug模型，然后點擊資源板上的模板圖紙，即可進入制圖環境，并顯示繪制好的模板。
