在使用solidworks制作圖紙的時候，通常我們都會習慣于使用標注的方式來將圖紙的尺寸等內容標注出來，而今天我們就來為大家分享到的時在solidworks里進行圖紙的倒角標注，這里分享了兩個方法，大家可以根據自己的需求進行選擇~
solidworks倒角標注的方法：
方法一：通過智能尺寸中的倒角尺寸標注
打開工程圖樣本，標出紅色箭頭所示的倒角
點擊主界面上方的“Notes”工具欄(圖中紅色框)，用鼠標左鍵點擊“Smart Size”(圖中紅色箭頭)旁邊的黑色下拉三角形
在彈出的菜單中，用鼠標左鍵(圖中紅色箭頭)點擊“倒角大小”
也可以點擊上方的“工具”(圖中紅色方框)，點擊“標記尺寸”(圖中藍色方框)，點擊“倒角尺寸”(圖中紅色箭頭)，進入倒角打標命令
用鼠標左鍵敲下角線(圖中紅色箭頭所示)，然后點擊與之相連的邊線(圖中藍色箭頭所示)，再點擊鼠標左鍵在適當位置放置尺寸

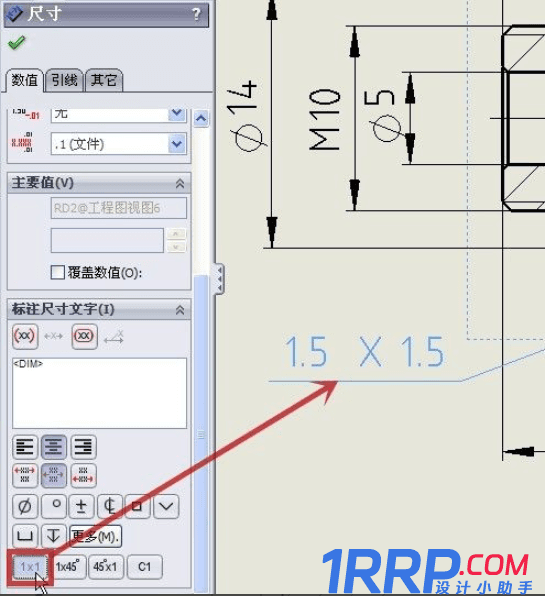

通過界面左側的參數設置條可以更改倒角的打標方法，如下兩張圖示例所示
請注意，在步驟4中，應該按照正確的順序選擇這兩行。如果按相反的順序選擇(第一個紅色箭頭，然后是藍色箭頭)，倒角值將出現如下所示
方法二：通過注釋進行標注
用鼠標左鍵點擊界面上方的“Annotation”(圖中紅框)工具欄，然后選擇“Annotation”(圖中紅箭頭)
用鼠標左鍵敲下邊角線(紅色箭頭表示)，然后點擊鼠標左鍵在適當位置放置筆記
在框中輸入倒角值，如下圖所示
完成倒角輸入
以上就是小編為大家分享到的兩種SW倒角標注的方法了，大家覺得哪一種比較好用呢？其實無論是哪一種，只有掌握方法，哪一種都是很好用的~
