SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程

  • A+
所屬分類：solidworks

SolIDworks制作手機支架的教程

1、新建零件圖，選擇前視基準面，繪制如下草圖。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
??????2、選擇拉伸命令，深度輸入10。生成如圖所示圖形。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
??????3、選擇上視基準面，繪制如下草圖。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
??????4、選擇拉伸命令，出現拉伸屬性管理器，在終止條件下拉列表框內選擇兩側對稱，在深度里輸入40，如下圖。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
??????5、選擇底面，繪制直徑為34的中心圓，如下面草圖所示。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程

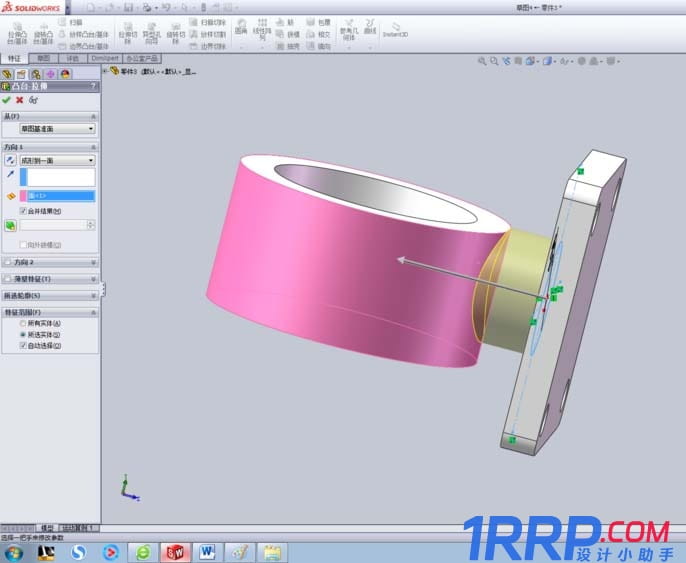

??????6、選擇拉伸命令，出現拉伸屬性管理器，在終止條件下拉列表框內選擇成形到一面，將光標移到到繪圖區選擇需要拉伸的終止面，如圖。點確定。到此支架生成。

SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
SolIDworks怎么制作手機支架？SolIDworks制作手機支架的教程
以上就是“SolIDworks制作手機支架的教程”了，多練習才能真正掌握solidworks軟件的使用哦
